直流電機綜合試驗臺生產便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。

　　基于DSP的*數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，*為100K/S，可用于暫態電氣信號的錄制分析。

　　采用*工控內核，結合嵌入式操作系統，高效、可靠地實現數據高級處理、傳輸、存儲、顯示功能。

　　錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。

　　直流電機綜合試驗臺生產錄波儀主要功能包括：

　　故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在*存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。

　　實時監測：錄波儀接入了16路開關量、24路模擬量。錄波儀實時計算模擬量有效值，計算量值(頻率、有功、無功、零序、負序等)，并可實時計算諧波(同時計算3路，*21次)、矢量圖(*多4組，每組*多包括6個模擬量)。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。

　　直流電機綜合試驗臺生產3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量(任選、包括計算量)，計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。

　　發電機啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。

　　錄波儀可用于電力系統或其他行業的關鍵設備的在線監測;也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析;或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

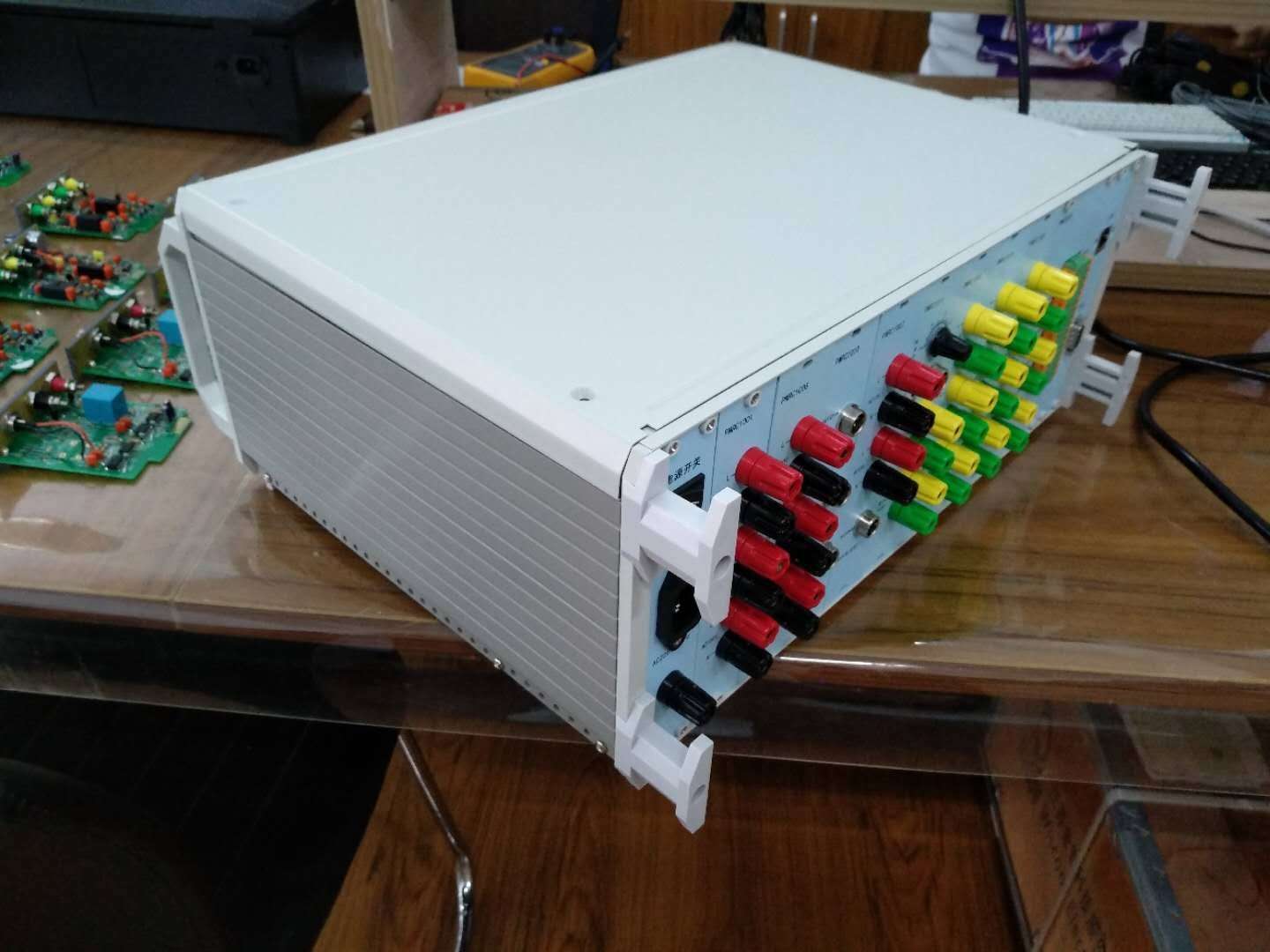

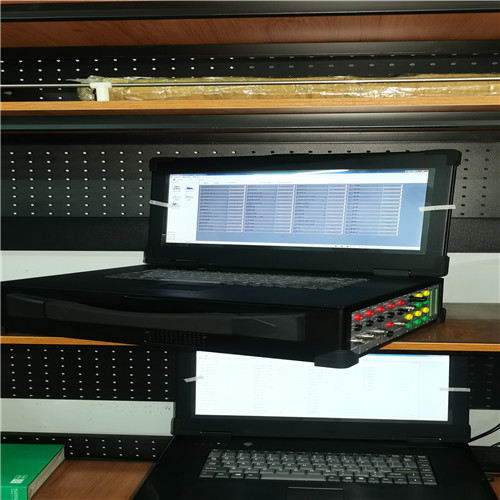

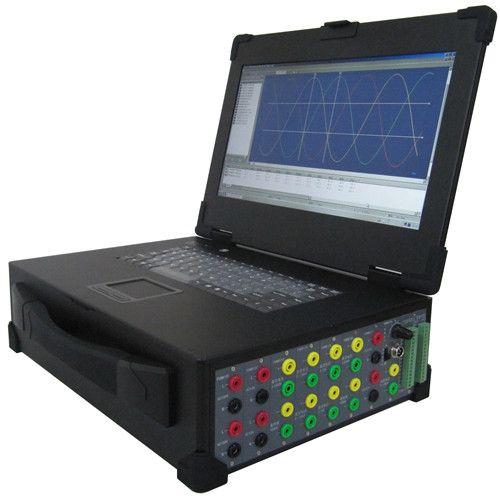

　　便攜式錄波儀，是一款是基于工業便攜機結構，以高性能DSP、高精度ADC芯片、嵌入式操作系統為硬件、軟件架構，集數據采集、處理、傳輸、存儲、分析等功能為一體的便攜式裝置。

　　DSP采集芯片進行數據采集、計算，從而實現全數字模擬信號濾波，靈活多樣的采樣頻率從10K/s、20K/s、50K/s、100K/s可以讓用戶選擇，可用于暫態電氣信號的波形錄制、分析。

　　采用*工控內核，結合嵌入式操作系統，用戶可以很方便地進行數據存儲、備份、分析、輸出等操作。

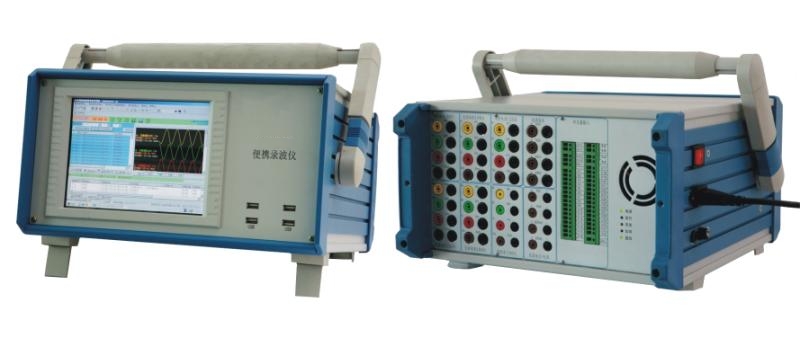

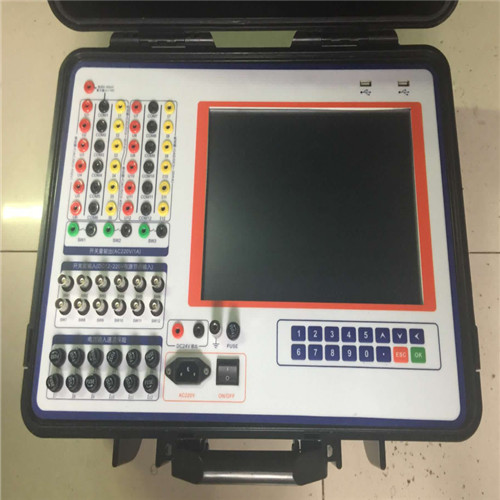

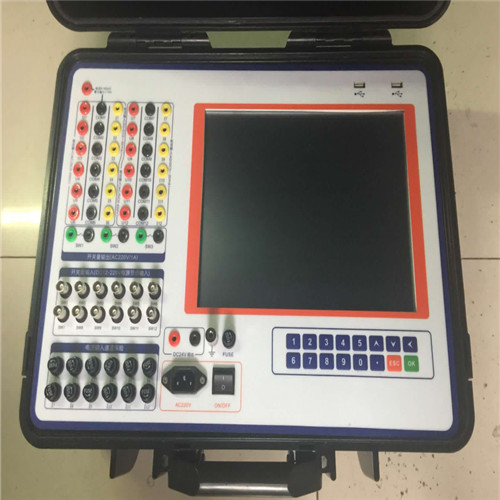

　　直流電機綜合試驗臺生產便攜式錄波儀是一款集故障錄波、發電機特性試驗等功能于一體的智能儀器，以其體積小，功能強，適用范圍廣，配置靈活等諸多優點被廣大用戶所青睞，是一個電力工作者常備的實用工具，它將為電力工業生產及技術進步做出應有的貢獻。

　　主要功能包括：

　　1、故障錄波：可對接入設備中的工作參量進行監測并完成故障時的數據記錄及故障數據分析;

　　2、實時監測：裝置可實現模擬量、開關量實時監測顯示功能;

　　3、計算量：有功功率、無功功率、頻率、正序、負序、零序、矢量和(差)和相角等，并對所生成的計算量進行實時顯示;

　　4、發電機啟動電氣試驗：可以完成發電機特性試驗，包括發電機空載試驗，發電機短路試驗，主勵空載、負載試驗等;勵磁試驗，包括零起升壓試驗、滅磁試驗、10%階躍試驗等;同期試驗;用戶要求的其它試驗。

　　本儀器可用于電力系統或其他行業的關鍵設備的在線監測;也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析;或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

直流電機綜合試驗臺生產波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０?，使用戶可以通過記錄儀很方便的完成發電機三相短路特性曲線，空載特性曲線，甩負荷試驗，自準同期校核試驗，勵磁系統擾動試驗，勵磁系統頻率電壓特性試驗，勵磁系統滅磁時間常數測量，發電機進相試驗，發電機轉子交流阻抗試驗，功率分析試驗，勵磁系統PSS試驗，電機啟動試驗，變壓器沖擊試驗，電力系統故障查找等過程記錄。

　　直流電機綜合試驗臺生產儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

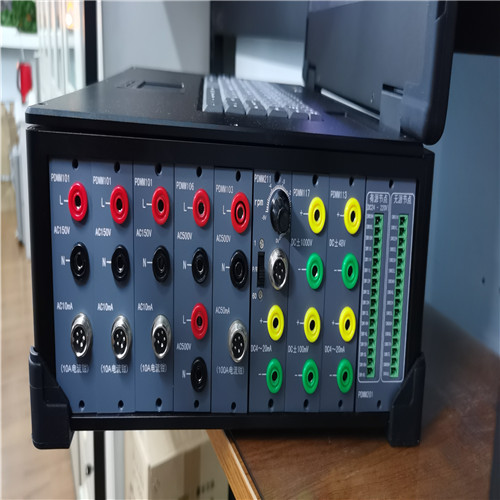

　　儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，*采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

　　直流電機綜合試驗臺生產特性和技術參數軟件功能與特點

　　儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，曲線積分，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具，瞬時能量計算，三相電壓不平衡度，電壓閃變計算統計，諧波能量計算統計等。其特性可概括如下：

直流電機綜合試驗臺生產實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線提供了諧波分析工具，可以對采集的信號進行諧波分析，*諧波次數為1024次組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算計算選定通道信號的有效值，功率對選定的三相信號進行功率和對稱性分析繪制選定信號的相量圖通過軟件選擇通道信號類型：直流瞬時值或者交流有效值內置了發電機三相短路特性曲線，空載特性曲線，甩負荷試驗，自準同期校核試驗，勵磁系統擾動試驗，勵磁系統頻率電壓特性，勵磁系統滅磁時間常數測量，發電機進相

　　直流電機綜合試驗臺生產試驗，發電機轉子交流阻抗試驗，功率分析試驗的標準試驗?zāi)０?，，軟件自?dòng)計算試驗結果參數。儀器可以完成發電機PSS試驗錄波，變壓器沖擊試驗錄播，電機啟動試驗錄波，電力系統故障錄播等過程記錄儀器能夠自動生成WORD試驗報告，Excel，COMTRADE99格式試驗報告試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化所有采樣通道的名稱和單位都可以重新定義各種試驗的試驗環境設置和儀器設置自動保存自動計算各種試驗?zāi)０宓脑囼?yàn)參數簡單方便的通道濾定方式使用U盤或移動硬盤等存儲設備方便的導出試驗數據Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕采用防抖動處理，避免用戶錯誤操作

　　直流電機綜合試驗臺生產波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０?，使用戶可以通過記錄儀很方便的完成發電機三相短路特性曲線，空載特性曲線，甩負荷試驗，自準同期校核試驗，勵磁系統擾動試驗，勵磁系統頻率電壓特性試驗，勵磁系統滅磁時間常數測量，發電機進相試驗，發電機轉子交流阻抗試驗，功率分析試驗，勵磁系統PSS試驗，電機啟動試驗，變壓器沖擊試驗，電力系統故障查找等過程記錄。

　　儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

　　儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，*采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

　　直流電機綜合試驗臺生產儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：

　　1實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作

　　2可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作

　　3提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形

　　4可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線

　　5提供了諧波分析工具，可以對采集的信號進行諧波分析，*諧波次數為1024次

　　6組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算

　　7計算選定通道信號的有效值，功率

　　8對選定的三相信號進行功率和對稱性分析

　　9繪制選定信號的相量圖

　　10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值

　　直流電機綜合試驗臺生產內置了發電機三相短路特性曲線，空載特性曲線，甩負荷試驗，自準同期校核試驗，勵磁系統擾動試驗，勵磁系統頻率電壓特性，勵磁系統滅磁時間常數測量，發電機進相試驗，發電機轉子交流阻抗試驗，功率分析試驗的標準試驗?zāi)０?，軟件自?dòng)計算試驗結果參數。電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０?，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。

　　直流電機綜合試驗臺生產儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

　　儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，*采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。
