磁滯測功機設備組成：測功機臺架、測功機控制器、直流功率計、扭矩轉速功率儀、測量軟件、系統集成控制柜及試驗所需所有配件(采購方僅提供場地和電源)。

　　主要測試參數：交直流電壓、交直流電流、交直流功率、轉矩、轉速、輸出功率、效率。

　　測試模式：具有手動、自動、定點、耐久、溫升測試模式。

　　功能要求：可任意改變被測電機負載并進行測試，可繪制測試特性曲線。

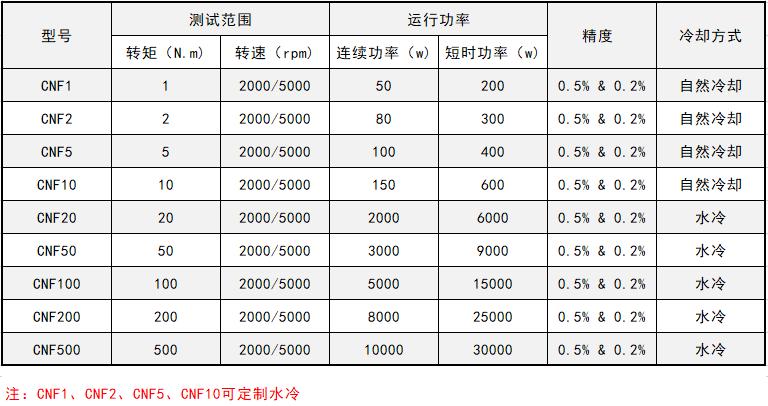

　　測功機選擇

　　1.輸出功率公式：P2=n*T/9.55 n：轉速(r/min)T：轉矩(N.m)

　　2.效率公式：η=P2/P1*P2:輸出功率(W)P1:輸入功率(W)

　　3.效率經驗值：串激電機：<65% 罩極電機：<30%

　　4.估算感應電機轉矩：Tmax=(P2*9.55)/(no*0.9)*2倍no：空載轉速

　　5.估算串激電機轉矩：Tmax=(P1*η*9.55)/(no*0.6)*2倍no：空載轉速

　　6.估算直流電機轉矩：Tmax=(U*I*η*9.55)/(no*0.5)*2倍I：額定電流

　　1、主要性能:

　　(1)測試數據均數字顯示并可送到微機，采樣、畫曲線和打印;

　　(2)采用高精度負載傳感器;穩定性好，使用壽命長等特點;

　　(3)整機靈敏度高，負載轉矩穩定性和測試重復性好;

　　(4)僅調節勵磁電流便可控制負載的大小

　　(5)軟件操作簡單易學，并可實現型式實驗等測試方式。

　　(6)電量測試儀具有多檔量程滿足大功率電機和小功率電機的測試

　　(7) 三維調節臺可方便安裝電機，實現快速裝夾。

　　2 、磁滯測功機系統功能:

　　(1) 可以電腦上控制電機的開關操作;

　　(2) 系統具有手動、自動測試方式(此方式可不聯接電腦操作)全部過程可在控制柜上的顯示控制儀上實現;數據可鎖存,以便手工記錄;

　　(3) 系統具有自動測試方式：即負載根據設置自動加載，掃描電機從空載到堵轉(或設定值)的特性曲線;

　　(4) 系統具有定點測試方式：即電機運行后，負載自動調節到設定值，并在設定值處穩定運行;

　　(5) 測試結果：電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數(橫坐標及縱坐標)可修整

　　(6) 額定扭矩實驗精度：±0.5%;轉速精度±0.2%;

　　(7) 測功范圍:0.05Nm-50000Nm(客戶可根據自己的電機功率大小,選擇量程合適的測功機)
