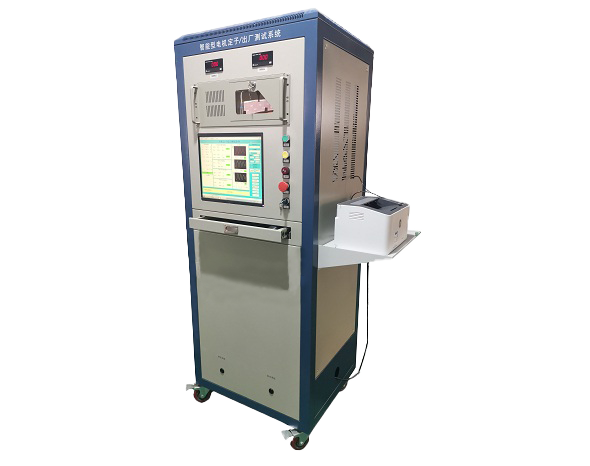

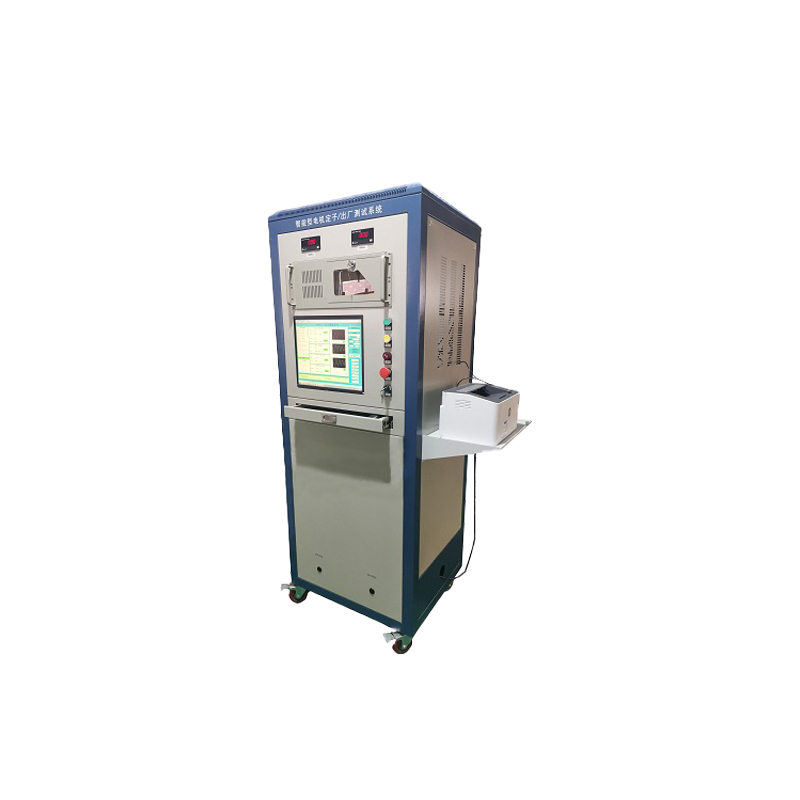

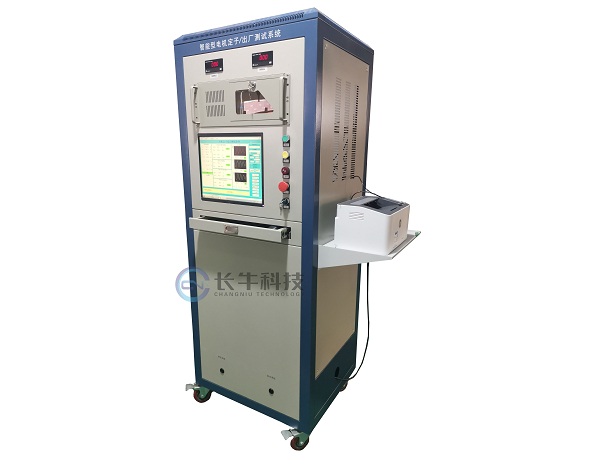

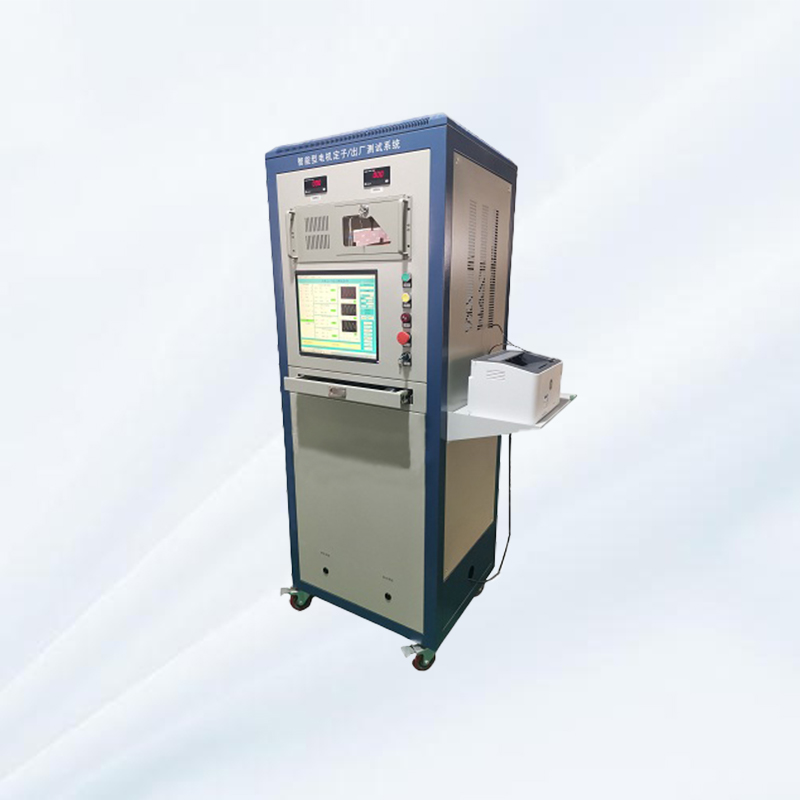

電梯曳引機電機定子測試系統概述:

　　曳引機測試系統采用奔騰級工控機進行集中控制，一次接線即可完成全部測試項目，并對測試結果自動進行分析、判斷、統計、存儲、打印(打印機需方自備)?？深A(yù)置用戶全部參數，以備檢測時調用。

　　檢測項目：直流電阻、絕緣電阻、電氣強度、匝間試驗、熱敏電阻

　　1、直流電阻：測量電機各繞阻電阻。

　　2、絕緣電阻：測量定子繞組與鐵心之間的絕緣電阻。

　　3、電氣強度：主線圈與鐵心之間的耐壓測試，主線圈對熱敏開關耐壓測試。

　　4、匝間測試：測量繞組的線圈匝間性能。

　　5、熱敏電阻：測量熱敏電阻的阻值大小

　　5、使用電源：AC220V±10%，50Hz±2 Hz(系統工作電源)

　　6、使用環境： 工作溫度 0~40 oC

　　工作濕度 ≤90%

　　曳引電機定子測試臺測試項目功能

　　1、 電阻測量：

　　三相：AB 線電阻，AC 線電阻，BC 線電阻,三相電阻不平衡度判斷，并參與提示，測量時間可調(1-99 秒)。

　　2、 耐壓測量：

　　測量繞組跟鐵心之間的漏電流，測量時間可調 (1-99秒)。

　　3、 絕緣測量：

　　線圈-鐵心之間的絕緣電阻，測量時間可調(1-99秒)。

　　4、 匝間測量：

　　三相：AB 相，AC 相，BC 相的匝間絕緣性能，測量時間可調(1-99 秒)。

　　5、熱敏電阻阻值測量：測量時間可調(1-99 秒)，測量熱敏電阻的大小值。

　　6、熱敏電阻耐壓測試：主線圈對熱敏開關耐壓測試，測量時間可調(1-99 秒)

　　曳引電機定子測試臺測試過程：

　　1、啟動方式：軟件分為硬件啟動和軟件啟動。

　　2、自動測試過程：按設置順序和設置時間測試。

　　3、可以靈活調節測量順序、測量時間和測量項目的個數。

　　默認測量順序?yàn)椋褐绷麟娮?熱敏電阻/絕緣電阻//電機匝間/耐壓漏電流。測試順序可調整，也可設置為不測 。
